防爆挠性连接管由活接头与连接管组成;连接管由内管与护套组成，活接头由不锈钢制作，或优质碳钢素钢电镀处理; 内管由波纹管或金属软管制成，具有良好耐腐性，具有阻燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等特点。..

Name: 防爆挠性连接管
Brand: 其他品牌
Availability: InStock

在线咨询

联系电话：15867779813

产品详情

防爆挠性连接管

产品介绍

1.适用于爆炸性气体环境1区、2区；
2.适用于可燃性粉尘环境20区、21区、22区；
3.适用于IIA、IIB、IIC级爆炸性气体环境；

4.广泛适用于石油采炼、储存、化工、医药、纺织、印染、军工及军事设施等爆炸性危险场所。

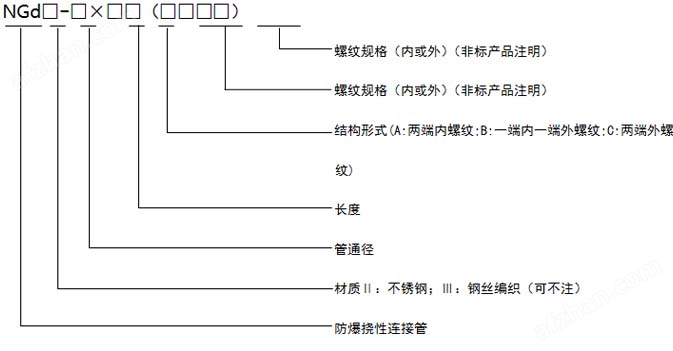

型号含义

防爆挠性连接管

产品特点

1.防爆挠性连接管由活接头与连接管组成；连接管由内管与护套组成；
2.活接头由不锈钢制作，或优质碳钢素钢电镀处理；
3.内管由波纹管或金属软管制成，具有良好耐腐性；
4.具有阻燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等特点；
5.螺纹尺寸规格可根据用户要求特殊加工，如NPT螺纹、英制以及公制螺纹等；
6.防爆挠性管长度，常规供货有500mm、700mm、1000mm可供选择，也可根据用户需求订制其它长度；
7.二种不同材质可供选择

技术参数

1.执行标准：GB 3836.1、GB 3836.2、GB 12476.5、JB/T9600、IEC60079-0、IEC60079-1、IEC61241-0、IEC61241-1
2.防爆标志：Exd ⅡC Gb、Ex tD A20

3防护等级：IP65

选型表

型号	管通径（mm）	螺纹规格	适用电缆最大外径(mm)	最小弯曲半径 (mm)
NGd-15×□	15	G½″	10	80
NGd-20×□	20	G¾″	14	110
NGd-25×□	25	G1″	18	145
NGd-32×□	32	G1¼″	25	180
NGd-40×□	40	G1½″	28	210
NGd-50×□	50	G2″	34	250
NGd-70×□	70	G2½″	45	350
NGd-80×□	80	G3″	55	400
NGd-100×□	100	G4″	75	500

订购须知

1.若需订购防爆挠性连接管，材质为钢丝编织、管通径为15mm、长度为500mm，端内螺纹一端外螺纹、螺纹规格为G½″，则订货型号为"NGd-15×500B"；
2.若需订购粉尘防爆挠性连接管，材质为不锈钢、管通径为20mm、长度为700mm，结构型式为一端内一端外螺纹，内螺纹规格为G¾″，外螺纹规格为M25×1.5，则订货型号为“NGd-Ⅱ-20×700B（G3/4内M25×1.5外"。
